2 em 1 SMT Magazine Loader 530*460mm, PCB Vacuum Loader Uso Industrial

Carregador automático de PCB de revista e vácuo SMT - Carregador de PCB 2 em 1, 50*80-530*460mm PCB |Equipamento de manuseio de placas INFITEK

O Carregador PCB de duplo propósito INFITEK VL-XL-TN é um equipamento de manuseio de placas usado na Linha de Produção SMT.Esta máquina de carregamento de PCB 2 em 1 pode ser usada como carregador de tipo vácuo para PCB de placa nua e carregador de revista para PCB de dupla face.Este sistema transportador SMT é especialmente projetado para linhas de produção SMT que produzem PCB montada em frente e verso.INFITEK VL-XL-TN SMT Carregador Automático de Vácuo e Magazine PCB é o modelo projetado para PCBs do tipo XL e tem uma largura ajustável que pode carregar PCBs com tamanhos de 50 * 80 mm a 530 * 460 mm de tamanho máximo.

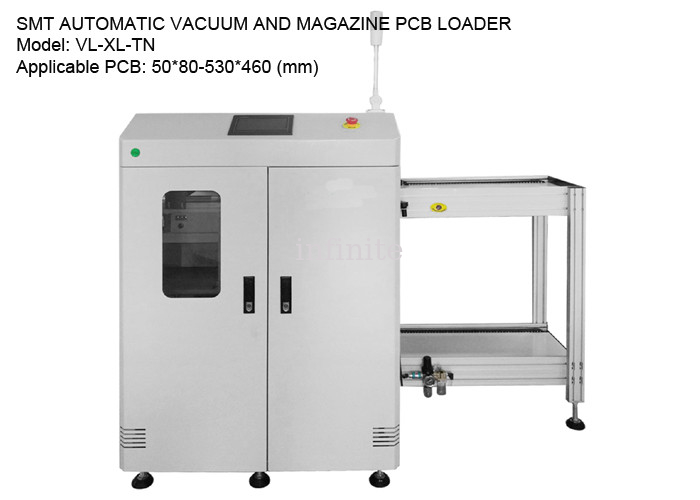

ASPIRADOR AUTOMÁTICO SMT E CARREGADOR PCB DE REVISTA
Modelo: VL-XL-TN
Tamanhos de PCB aplicáveis: 50*80-530*460 (mm)
Tamanho da revista PCB: 535*530*563 (mm)
Dimensões da máquina: 2450*1250*1250 (mm)
Peso da máquina: Aprox.320kg.

Características:

• Usa peças especiais de liga de alumínio, entende mais claramente o estado da operação do MAGAZINE
• O design estável da estrutura da plataforma de elevação de fundição integral melhorou a estabilidade do equipamento
• Circuito elétrico multifuncional e design de programa, desempenho estável, garantem a suavidade da placa de alimentação PCB
• A parte superior da caixa tem 4 tipos de seleção PITCH, que pode definir a distância do passo do PCB da placa de alimentação
• O LED indicador tricolor de trabalho é controlado por uma interface homem-máquina colorida de 7 polegadas
• Equipado com um mecanismo de posicionamento universal é adotado para o posicionamento do bocal de sucção, e os bits de absorção podem ser ajustados de acordo com as características da placa PCB
• A parte da placa do PCB na placa de sucção tem a função de levantar e deslevantar.
• A caixa de material é transmitida pela tira de plástico da placa plana
• Controle de velocidade da placa de pressão ajustável
• O posicionamento de três pontos e a fixação pneumática superior e inferior garantem que a localização da caixa seja precisa
• O sistema de proteção da placa de pressão garante que a placa PCB não seja danificada e que a perda do processo seja reduzida
• A interface de comunicação SMEMA padrão pode ser conectada com outros dispositivos de automação



Diagrama de operação
