Detalhes do produto:
|
| Inscrição: | Tipo carregador do compartimento de SMT para o XL-tamanho PCBs | Descrição: | Tipo XL-tipo do compartimento do carregador do carregador do PWB |
|---|---|---|---|
| Marca: | INFITEK | Modelo: | LD-XL-TN |
| Tamanho do PCB: | 50*80-530*460 milímetro | Características: | Fácil de operar, durável, e com período de longa vida |
| garantia: | Garantia de 1-ano | Confiabilidade: | projeto de uso industrial |
| Embalagem: | Caixa de madeira | ||
| Realçar: | Carregador automático de revistas SMT,Carregador de revistas XL SMT,Carregador de revistas PCB |
||

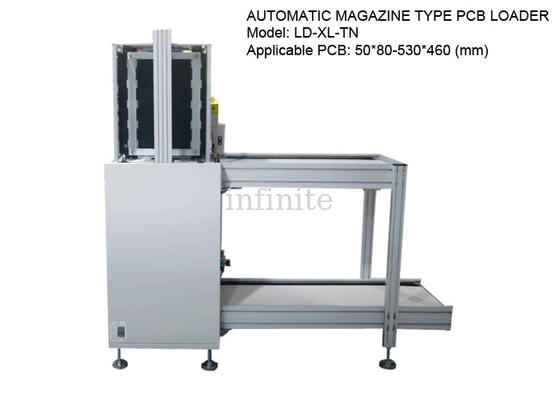

Carregador automático de PCB tipo magazine para PCBs de tamanho XL - 50*80-530*460mm Tamanhos de PCB |Equipamento de manuseio de placas INFITEK
O Carregador de PCB de magazine automático INFITEK LD-XL-TN foi projetado para transferir PCBs para o próximo processo de empilhamento em magazines de PCB.Este processo de manuseio de placas é adequado para linhas de produção SMT que produzem PCBs de dupla face.O modelo LD-XL-TN foi projetado para uso com PCBs de tamanho XL.A largura ajustável do trilho deste equipamento de manuseio de placas pode acomodar PCBs que variam em tamanho, desde o menor tamanho de PCB de 50 * 80 mm até o tamanho máximo de 530 * 460 mm.
Carregador de revista SMT PCB
Modelo:LD-XL-TN
Tamanhos de PCB aplicáveis:50*80-530*460(milímetros)
Tamanho da revista PCB:535*530*563(milímetros)
Dimensões da máquina:1800*980*1250(milímetros)
Peso da máquina:300kg.
Características:
| PARÂMETROS TÉCNICOS | |
| Descrição | Esta unidade é usada para carregar e de PCBs usando um PCB Magazine |
| Nº da revista | Carregador: superior 1, inferior 2 / Descarregador: superior 1, inferior 1 |
| PCB de alimentação de tempo | Segundos 6 Aprox.ou especifique |
| Discurso de indexação do tempo de substituição da revista | 10.20.30.40mm ou especifique |
| Fonte de energia | AC1P110V/220V |
| Poder | Max300VA |
| Pressão do ar | 4-6 bar, 10 litros/min máx. |
| Altura de transporte | 900±20mm (ou personalizado) |
| Direção de transporte | Da esquerda para a direita ou da direita para a esquerda |
Diagrama de operação:
