Carregador PCB automático de liga de alumínio 2 em 1 50*80 - 445*330mm

Carregador de PCB de revista e vácuo automático SMT - Carregador de PCB 2 em 1, 50*80-445*330mm PCB |Equipamento de manuseio de placas INFITEK

INFITEK VL-L-TN Carregador Automático de Vácuo e Revista PCB é um carregador de PCB 2 em 1 usado na Linha de Produção SMT.Este equipamento de manuseio de placas é adequado para linhas de produção SMT que usam PCBs de 2 lados e usam a mesma linha de produção para processos superiores e inferiores.A máquina de carregamento automática de vácuo e revista PCB INFITEK VL-L-TN pode ser usada como um carregador de PCB a vácuo e carregador de revista.Este equipamento de manuseio de placa SMT de dupla finalidade é projetado para uso com os menores tamanhos de PCB do tipo L, variando de 50*80mm a 445*330mm.

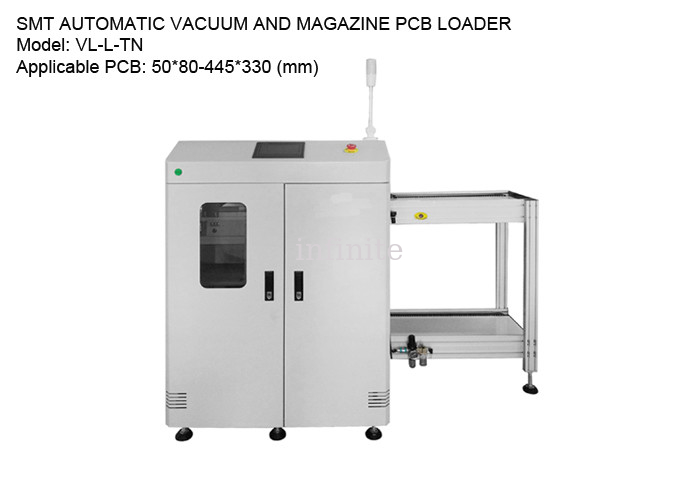

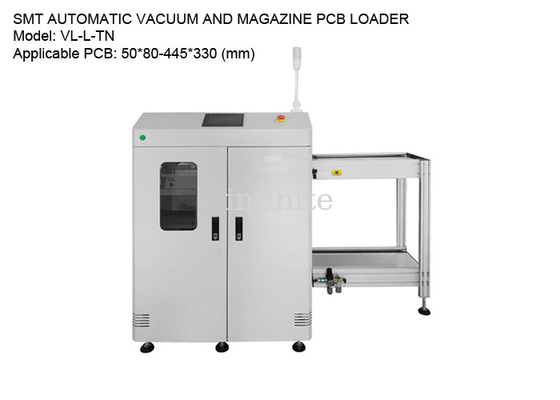

ASPIRADOR AUTOMÁTICO SMT E CARREGADOR PCB DE REVISTA

Modelo: VL-L-TN

Tamanhos de PCB aplicáveis: 50*80-445*330 (mm)

Tamanho da revista PCB: 460*400*563 (mm)

Dimensões da máquina: 2220*945*1250 (mm)

Peso da máquina: Aprox.240kg.

Características:

• Instituições especiais de liga de alumínio, entendem mais claramente o estado da operação do MAGAZINE
• O design estável da estrutura da plataforma de elevação de fundição integral melhorou a estabilidade do equipamento
• Circuito elétrico multifuncional e design de programa, desempenho estável, garantem a suavidade da placa de alimentação PCB
• A parte superior da caixa tem 4 tipos de seleção PITCH, que pode definir a distância do passo do PCB da placa de alimentação
• O LED indicador tricolor de trabalho é controlado por uma interface homem-máquina colorida de 7 polegadas
• Um mecanismo de posicionamento universal é adotado para o posicionamento do bocal de sucção, e os bits de absorção podem ser ajustados de acordo com as características da placa PCB
• A parte da placa do PCB na placa de sucção tem a função de levantar e deslevantar.
• A caixa de material é transmitida pela tira de plástico da placa plana
• Controle de velocidade da placa de pressão ajustável
• O posicionamento de três pontos e a fixação pneumática superior e inferior garantem que a localização da caixa seja precisa
• O sistema de proteção da placa de pressão garante que a placa PCB não seja danificada e que a perda do processo seja reduzida
• A interface de comunicação SMEMA padrão pode ser conectada com outros dispositivos de automação

Diagrama de operação
